ブルマン(足場クランプ)C型
CS-40/C-50/C-60/C-110-II
重仮設構造物の部材節点の接合に使用する挟締金具

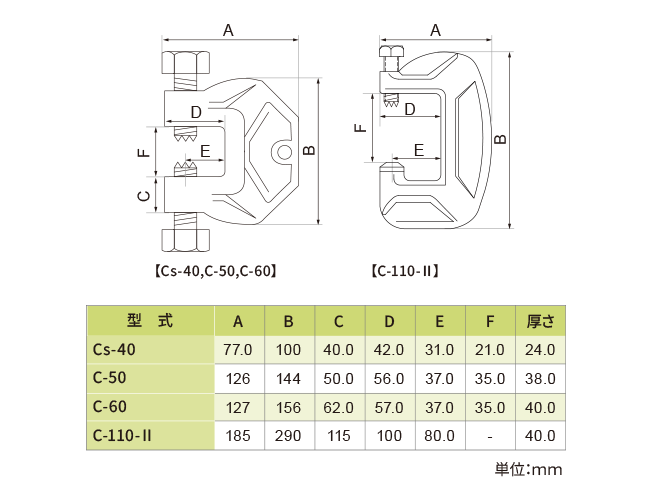

寸法図

SPEC

メーカー
ブルマン
商品コード
519-10050
型式
CS-40/C-50/C-60/C-110-II
トルク範囲
ボルト締付トルク：60N.m/300N.m/300N.m/300N.m
使用荷重
9.8kN/78.4kN/78.4kN/78.4kN
クランプ範囲
15〜38mm/12〜48mm/21〜60mm/85〜113mm
本体質量
0.7kg/3.1kg/3.3kg/8.2kg
締付方式
ダブルスクリュー式
ボルト径
M12×40/M24×65/M24×65/M24×80

ナット対辺

19mm/41mm/41mm/41mm
