油圧式軸力計 M型
TMC-500
高力M16/20/22/24/27/30用
超高力M20/22/24用
トルシア形高力ボルト・超高力ボルト・高力六角ボルトのボルト受入検査で使用

寸法図

SPEC

メーカー
TONE
商品コード
301-01112
型式
TMC-500
トルク範囲
50〜500kN
1目盛：5kN
精度
±2％
高力ボルト首下長さ
M16：70〜75mm
M20：75〜80mm
M22：80〜85mm
M24：85〜90mm
M27：100〜110mm
M30：100〜110mm
超高力ボルト首下長さ
M16：75〜80mm
M20：80〜85mm
M22：85〜90mm
M24：90〜95mm
戻しアタッチメント
M16,M20,M22,M24
本体質量
28kg(反力受含む、プレート・ブッシング除く)

軸力計取扱注意

①油圧式は使用開始時に油の作動がスムーズになるまでウォーミングアップを行ってください
　特に冬場は油の粘度が高くなるため指示値が低くなる場合があり、不安定になることがあります
②電気式は電源の電圧が正常か確認してください
③指示計は指示板の正面より読み取ってください。指示板の正面から見ないと測定値は正確に読み取れません
④軸力計に長時間ボルトを締め付けたまま置かないでください。指針が零点に戻らないことがあります
⑤夏場は直射日光に長時間当てないでください
⑥取り扱い中に落としたり、投げたりすると計器に狂いが出るのでご注意ください

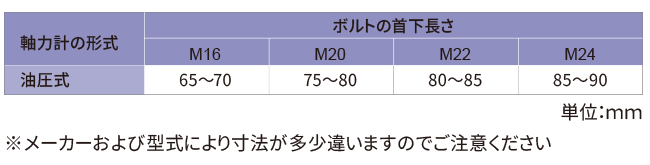

⑦試験に使うボルトは寸法の合ったボルトをお使いください（下記表参照）
　プレートやブッシングを削ってこの寸法より短いものを試験したり、ライナーを挟み長いものを試験した場合、指示値の誤差が大きくなることがあるので避けてください
⑧軸力計のブッシングはボルト軸径と同じ呼び寸法のものを使用してください
　穴径の大きいものを使用すると、軸力に誤差が出ることがあります。また、ブッシングは専用のものを使用してください
