JIRO角度ゲージ
M16/M20/M22/M24/M27/M30
溶融亜鉛めっきボルト本締め後の目視検査に最適

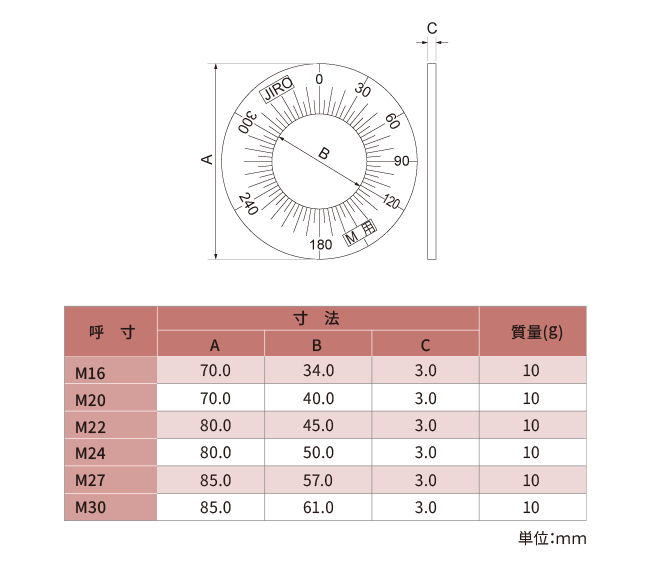

寸法図

SPEC

商品コード
010-02116〜02130
型式
M16/M20/M22/M24/M27/M30
素材
アクリル樹脂
使用方法
一次締め完了後に付したマークを起点に角度ゲージの0点を合わせ、所要のナット回転角が与えられているかどうか確認する

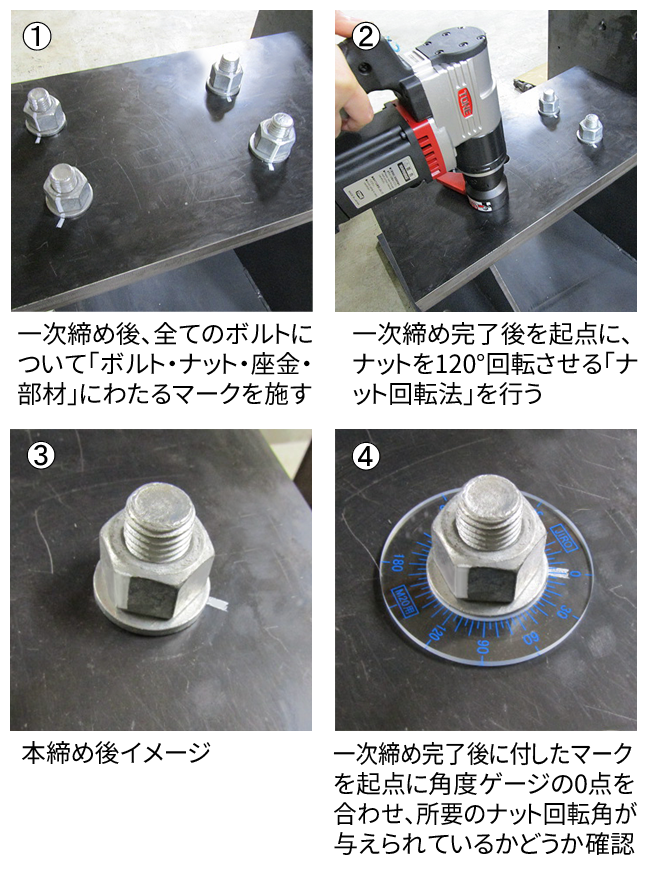

作業イメージ

一次締め後、全てのボルトについて「ボルト・ナット・座金・部材」にわたるマークを施す
一次締め完了後を起点に、ナットを120°回転させる「ナット回転法」を行う
本締め後イメージ
一次締め完了後に付したマークを起点に角度ゲージの0点を合わせ、所要のナット回転角が与えられているかどうか確認
